华为P50 Pocket拆解分析：折叠手机的复杂内部结构

在智能手机领域，华为P50 Pocket以其独特的折叠设计吸引了众多消费者的注意。近日，ewisetech对这款设备进行了详细的拆解，揭示了其内部构造和组件。以下是对华为P50 Pocket拆解过程的概述，以及对其内部结构的分析。

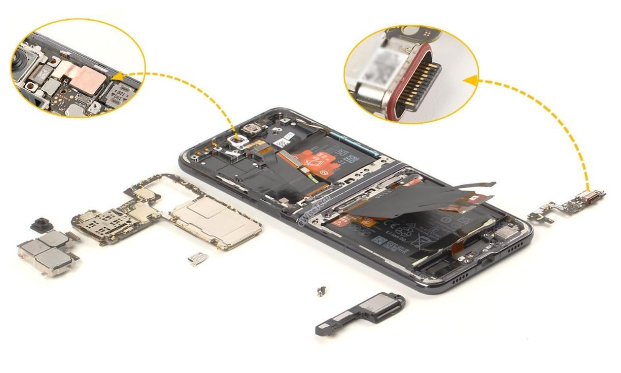

拆解步骤

1. 关机并取出SIM卡托：拆解过程始于关机状态，并从取出带有硅胶圈的SIM卡托开始，硅胶圈有助于防尘和防水。




2. 加热后盖：使用热风枪加热手机的后盖，以便使用吸盘和撬片打开两块后盖。在此过程中，需要特别注意外屏BTB接口，它通过金属盖板固定。

3. 拆卸后盖组件：后盖由胶固定，下部分后盖上贴有大面积石墨片，用于散热。上端后盖上有泡棉胶固定的后置摄像头盖板，盖板正面贴有泡棉以保护镜头。




4. 取下主副板盖：主副板盖通过螺丝固定，主板盖上贴有NFC线圈和石墨片，用于散热。

5. 拆卸传感器软板和摄像头模组：从主板盖上取下NFC线圈和传感器软板，传感器软板正面铜箔用于散热，背面套有硅胶套以提供保护。

6. 拆卸主板、副板和摄像头模组：在前置摄像头上贴有铜箔以散热，副板USB接口处套有硅胶圈，用于防水。




7. 取下电池和其他组件：电池、按键、按键软板和听筒都通过胶固定。两块电池上还贴有提拉把手，便于拆卸。

8. 拆卸屏幕和内支撑：使用加热台加热，取下塑料框和屏幕。屏幕与内支撑通过泡棉胶固定，内支撑正面贴有大面积石墨片。




9. 拆卸铰链：华为P50 Pocket的铰链采用螺丝固定，主副板连接软板上下两端由固定件通过螺丝配合点胶进行固定。




拆解总结

华为P50 Pocket作为一款折叠手机，其内部结构相对复杂，拆解难度较高，可还原性较弱。手机内部共采用6种共41颗螺丝固定，SIM卡托和USB接口采用硅胶圈保护，具有防尘防水功能。散热方面，华为P50 Pocket采用了导热硅脂、石墨片和铜箔的组合，而非液冷管。手机采用两块电池，通过透明胶纸固定。铰链转轴只采用一组扭力结构，所有螺丝焊死不可拆卸。
