华为P30 Pro作为华为旗下的高端智能手机，自发布以来就以其创新的3层PCB架构和强大的四摄像头系统引起了业界的广泛关注。本文将基于System Plus Consulting的拆解报告，深入分析华为P30 Pro的内部构造和技术创新。

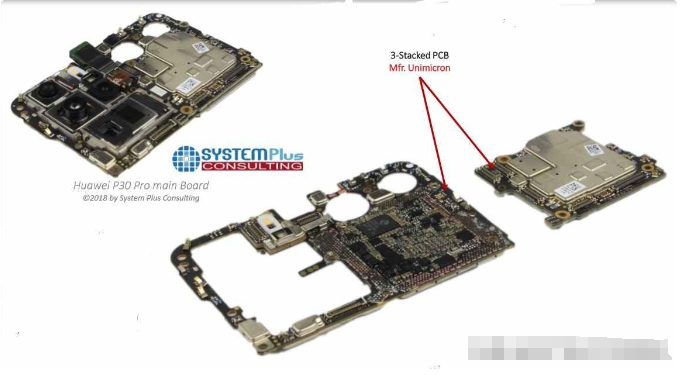

3层PCB架构
华为P30 Pro采用了先进的3层PCB（Printed Circuit Board）设计，这一设计最初由苹果公司在iPhone X上引入。与iPhone X类似，P30 Pro的3层PCB也由三块PCB组成，但华为采用了不同的堆叠方式。
底层PCB：嵌入了华为海思（HiSilicon）开发的麒麟（Kirin）应用处理器、电源管理IC和一些无源器件。
中框架PCB：作为连接底层和顶层的隔离层，确保信号传输的稳定性。
顶层PCB：被所有RF（Radio Frequency）组件占据，负责手机的通信功能。
这种3层PCB设计不仅节省了空间，还提高了信号传输效率和散热性能。
四摄像头系统
华为P30 Pro的另一个亮点是其四摄像头系统，包括：
主摄像头：提供高分辨率成像。
广角摄像头：捕捉更广阔的场景。
飞行时间（ToF）摄像头：与泛光照明器结合，用于增强现实（AR）应用和自动对焦。
潜望镜摄像头：实现10倍无损变焦。
所有四个摄像头都使用了索尼（Sony）的CMOS图像传感器，其中主摄像头采用了RYYB（红色，黄色，黄色，蓝色）滤波器，以带来更多光线。
潜望式镜头
P30 Pro的潜望式镜头是其最大的创新之一。华为通过垂直放置CMOS图像传感器，并在后方设置一个45度角的镜子，实现了10倍光学变焦，而无需牺牲手机的纤薄设计。
RF供应商的变化
System Plus的拆解还发现，Skyworks不再是华为的主要射频供应商。P30 Pro使用的是Qorvo的中/高频段前端模块，而Skyworks只提供了一个低频段前端模块。
结论
华为P30 Pro的拆解揭示了其内部构造的复杂性和技术创新。3层PCB架构和四摄像头系统的设计，不仅提升了手机的性能，也为未来的智能手机设计树立了新的标杆。随着华为在智能手机领域的持续创新，我们期待看到更多突破性的产品和技术。
